README

PHP-Bibliothek zur Definition, Ausführung und Überwachung nachrichtengetriebener Workflows (State Machines). Flows werden als typsichere PHP-Klassen definiert und über austauschbare Storage-Backends persistiert.

Features

Typsichere Workflow-Definitionen via PHP-Interfaces
Drei Storage-Backends: MySQL, Redis, EventSourcingDB
Synchrone Ausführung (FlowRunner) und asynchrone Queue-Verarbeitung (FlowObserver)
Vollständiges Message- und Exception-Logging pro Flow-Instanz
Stub-Source-Snapshotting: Quellcode der Stubs wird bei Ausführung gespeichert und kann mit dem aktuellen Stand verglichen werden
Schema-Versionierung: Flow-Schema wird per MD5 gehasht, nicht ausführbare Flows werden erkannt
REST-API über den integrierten Flower-Micro-Router (synchrone Ausführung, Queue-Management, Schema-Inspektion)
Prometheus / OpenMetrics Monitoring (/metrics)
Dependency Injection: Service-Instanzen in Stub-Konstruktoren via Symfony DI Container
Symfony Console Commands für Init, Observer, Serve und Mermaid-Diagramme
PHPStan Level 10, ECS Code Style, vollständige Integration-Tests mit Testcontainers

Installation

composer require wundii/flowcrafter

Konfiguration

Erstelle eine flowcrafter.php im Projektstamm (oder via vendor/bin/flowcrafter create):

<?php

declare(strict_types=1);

use Wundii\Flowcrafter\Config\FlowcrafterConfig;

return static function (FlowcrafterConfig $flowcrafterConfig): void {
    $flowcrafterConfig->setStorageClass('Wundii\Flowcrafter\Storage\Redis');
    $flowcrafterConfig->setStorageUrl();
    $flowcrafterConfig->setStorageApiToken();
    $flowcrafterConfig->setStorageHost('localhost');
    $flowcrafterConfig->setStoragePort(6379);
    $flowcrafterConfig->setStorageUsername();
    $flowcrafterConfig->setStoragePassword();
    $flowcrafterConfig->setStorageDatabase();
    $flowcrafterConfig->setServerSecret();
    $flowcrafterConfig->setServerDescription();
};

Storage-Backends im Überblick

Backend	Klasse	Besonderheit
MySQL	`Storage\MySql`	Relationales Schema, Transaktionen, PDO
Redis	`Storage\Redis`	In-Memory, RediSearch-Indizes
EventSourcingDB	`Storage\Esdb`	Event Sourcing, Append-Only

Optionale Einstellungen

Methode	Beschreibung
`setServerSecret()`	Bearer-Token für die API-Authentifizierung (ohne Secret sind alle Routen öffentlich)
`setServerDescription()`	Beschreibung, die über `/api/info` und `/metrics` exponiert wird
`setDependenciesInjection()`	Service-Instanzen, die in Stub-Konstruktoren injiziert werden

Inbetriebnahme

1. Config Datei erstellen und konfigurieren

vendor/bin/flowcrafter create

2. Storage initialisieren

vendor/bin/flowcrafter init

Legt alle Tabellen / Indizes im konfigurierten Backend an.

3. API-Server + Observer starten

vendor/bin/flowcrafter serve

Startet den API-Server und den Observer zusammen in einem Kommando. Ctrl+C beendet beide Prozesse.

Option	Default	Beschreibung
`--host`	`0.0.0.0`	Server-Host
`--port`	`8000`	Server-Port

Alternativ einzeln starten:

# Nur API-Server
php -S localhost:8000 service/index.php

# Nur Observer
vendor/bin/flowcrafter observer

Projektstruktur

flowcrafter/
├── bin/
│   └── flowcrafter                    # CLI-Einstiegspunkt (Symfony Console)
├── src/
│   ├── Bootstrap/                     # Config-Auflösung & Initialisierung
│   ├── Config/
│   │   └── FlowcrafterConfig.php      # Konfigurationsklasse
│   ├── Console/
│   │   ├── Commands/
│   │   │   ├── FlowCreateCommand.php  # Konfigurationsdatei erzeugen
│   │   │   ├── FlowInitCommand.php    # Storage initialisieren
│   │   │   ├── FlowMermaidCommand.php # Mermaid-Diagramm erzeugen
│   │   │   ├── FlowObserverCommand.php # Observer-Daemon starten
│   │   │   └── FlowServeCommand.php   # API-Server + Observer starten
│   │   └── Output/                    # Console-Output-Helfer
│   ├── Enum/                          # Message-, MessageType- und Sort-Enums
│   ├── Interface/
│   │   ├── StorageInterface.php       # Backend-Abstraktion
│   │   ├── FlowInterface.php          # Flow-Implementierungsvertrag
│   │   ├── MessageInterface.php       # Basistyp für alle Messages
│   │   ├── MessageInitInterface.php   # Marker: Startnachricht
│   │   ├── MessageDataInterface.php   # Marker: Datennachricht
│   │   ├── MessageReturnInterface.php # Marker: Rückgabewert (Flow-Ende)
│   │   └── StubInterface.php          # Prozessoreinheit
│   ├── Storage/
│   │   ├── MySql.php                  # MySQL-Implementierung
│   │   ├── Redis.php                  # Redis-Implementierung
│   │   ├── Esdb.php                   # EventSourcingDB-Implementierung
│   │   └── Entity/
│   │       ├── FlowEntity.php         # DTO für Flow-Listeneinträge
│   │       └── StubSourceEntity.php   # DTO für Stub-Source-Snapshots
│   ├── Assert.php                     # Validierungs-Helfer
│   ├── Converter.php                  # JSON ↔ Flow ↔ Mermaid-Konvertierung
│   ├── Flow.php                       # Flow-Instanz (Domain Model)
│   ├── FlowBuilder.php               # Builder für Flow-Konstruktion
│   ├── FlowSchema.php                 # Workflow-Definition (Blueprint)
│   ├── FlowRunner.php                 # Synchrone Ausführungs-Engine
│   ├── FlowObserver.php               # Asynchroner Queue-Prozessor
│   ├── FlowMessage.php                # Nachrichtenobjekt
│   ├── FlowException.php              # Exception-Objekt mit Kontext
│   ├── FlowRun.php                    # Ausführungsprotokoll (Runtime-Hash, Queue-ID)
│   ├── ObserveItem.php                # Queue-Eintrag
│   ├── Stub.php                       # Prozessor-Unit mit Source-Snapshotting
│   └── Uuid.php                       # UUIDv7-Fabrik
├── service/
│   ├── Flower/                        # Flower Micro-Router
│   │   ├── Flower.php                 # Singleton: Request-Handling, Auth
│   │   ├── Router.php                 # Routen-Registry (Symfony Routing)
│   │   └── MethodEnum.php             # GET, POST
│   └── index.php                      # API-Einstiegspunkt
├── templates/
│   └── flowcrafter.php.dist           # Vorlage für flowcrafter create
├── tests/                             # PHPUnit + Testcontainers (MySQL, Redis, ESDB)
└── composer.json

Konzepte

Flow

Ein Flow ist eine Workflow-Instanz, identifiziert durch einen flowHash (MD5 des Schemas) und einen flowRuntimeHash (UUIDv7 je Ausführung). Pro Flow werden alle Messages, Exceptions und Runs persistiert. Ein optionales flowSubject erlaubt die Beschriftung von Flow-Instanzen.

FlowSchema

Das Schema definiert den Workflow-Aufbau: welche StubInterface-Implementierungen existieren, welche Nachrichtentypen sie konsumieren und welcher Message-Typ den Flow initialisiert bzw. abschließt. Das Schema wird per MD5 gehasht — stimmt der aktuelle Hash nicht mit dem gespeicherten flowSchemaHash überein, gilt der Flow als nicht ausführbar (isExecutable = false).

Messages & State Transitions

Zustand	Bedeutung
`WAIT`	Message wartet auf weitere Inputs im Stub
`PROCESS`	Alle Inputs vorhanden, Stub wird ausgeführt
`FINISH`	Message wurde verarbeitet

Ein Stub kann zurückgeben:

MessageInterface → Flow läuft weiter
MessageReturnInterface → Flow endet
false → Keine Aktion

Selektive Stub-Ausführung (`includeStubs`)

Wenn eine Message-Klasse von mehreren Stubs konsumiert wird, können beim Auslösen eines Runs gezielt einzelne Stubs ausgewählt werden. Der optionale Parameter includeStubs (Array von Stub-Klassennamen) steuert, welche Stubs ausgeführt werden:

Leeres Array (Default): Alle Stubs werden wie gewohnt ausgeführt
Nicht-leeres Array: Nur die aufgeführten Stubs werden ausgeführt, alle anderen werden übersprungen

Dies gilt sowohl für synchrone Ausführung (/api/flows/run) als auch für die Queue (/api/queue).

Observer (asynchrone Verarbeitung)

appendObserveItem() legt eine Message in die Queue. Der optionale Parameter flowSubject wird dabei durchgereicht und beim Erstellen des Flows als Beschriftung gesetzt. Der FlowObserver-Daemon pollt observeQueue(), deserialisiert die Messages und führt sie via FlowRunner aus. Exceptions werden protokolliert, der Observer läuft mit 2s Retry-Delay weiter.

Stub-Source-Snapshotting

Bei jeder Flow-Ausführung wird der Quellcode der beteiligten Stubs als StubSourceEntity gespeichert. Über die API kann der historische Snapshot mit dem aktuellen Dateiinhalt verglichen werden (current: true/false).

API-Endpunkte

Die REST-API wird über service/index.php bereitgestellt (Flower Micro-Router). Alle Endpunkte außer GET / und GET /metrics erfordern einen Bearer-Token, sofern ein serverSecret konfiguriert ist.

Flows & Exceptions

Methode	Pfad	Parameter	Beschreibung
GET	`/api/ping`	—	Verbindungstest (`pong`)
GET	`/api/info`	—	Server-Beschreibung + Observer-Status
GET	`/api/flows`	`sort`, `top`, `skip`, `type`, `from`, `to`	Flow-Instanzen (paginiert, filterbar)
GET	`/api/flows/detail`	`hash` oder `runtimeHash`	Flow mit Messages, Exceptions & Runs
GET	`/api/flows/search`	`subject`, `top`	Flows nach `flowSubject` suchen
GET	`/api/exceptions`	`sort`, `top`, `skip`, `flowHash`, `from`, `to`	Exceptions (paginiert, filterbar)

Schemas & Stub-Source

Methode	Pfad	Parameter	Beschreibung
GET	`/api/schemas`	—	Alle registrierten Flow-Schemas
GET	`/api/schema/stub-source`	`className` oder `stubHash`	Stub-Quellcode (aktuell oder historisch)
GET	`/api/schema/stub-sources`	`stubSource`	Alle historischen Snapshots eines Stubs

Ausführung & Queue

Methode	Pfad	Body / Parameter	Beschreibung
POST	`/api/flows/run`	`{ flowHash, messageSource, message, includeStubs? }`	Flow synchron ausführen
POST	`/api/queue`	`{ flowHash?, messageSource, message, includeStubs?, type?, flowSource?, flowSubject? }`	Message in die Queue stellen
GET	`/api/queues`	`sort`	Alle Queue-Einträge mit Details
GET	`/api/queue/count`	—	Aktuelle Queue-Größe

Monitoring

Methode	Pfad	Auth	Beschreibung
GET	`/metrics`	keine	Prometheus / OpenMetrics Exposition

Pagination

Die Endpunkte /api/flows und /api/exceptions unterstützen Paginierung:

Parameter	Default	Beschreibung
`top`	`1000`	Maximale Einträge (1–10.000)
`skip`	`0`	Offset für Paginierung
`sort`	`desc`	Sortierung (`asc` / `desc`)
`from`	—	Startdatum (RFC 3339)
`to`	—	Enddatum (RFC 3339)

Antwortformat: { items, total, hasMore }

Monitoring (Prometheus / OpenMetrics)

Der Endpunkt GET /metrics gibt Metriken im Prometheus-Textformat (Version 0.0.4) zurück und ist ohne Authentication erreichbar. Die Absicherung erfolgt auf Netzwerkebene (Firewall, Reverse Proxy).

Exportierte Metriken:

Metrik	Typ	Beschreibung
`flowcrafter_info`	gauge	Immer `1`, Label `description` enthält die Server-Beschreibung
`flowcrafter_observer_up`	gauge	`1` = Observer läuft, `0` = Observer gestoppt
`flowcrafter_queue_size`	gauge	Aktuelle Anzahl der Einträge in der Queue

Beispielausgabe:

# HELP flowcrafter_info FlowCrafter service information
# TYPE flowcrafter_info gauge
flowcrafter_info{description="Production"} 1
# HELP flowcrafter_observer_up Whether the FlowCrafter observer process is running (1 = up, 0 = down)
# TYPE flowcrafter_observer_up gauge
flowcrafter_observer_up 1
# HELP flowcrafter_queue_size Number of items currently pending in the queue
# TYPE flowcrafter_queue_size gauge
flowcrafter_queue_size 0

Prometheus-Konfiguration

scrape_configs:
  - job_name: flowcrafter
    static_configs:
      - targets: ['localhost:8000']
    metrics_path: /metrics

CheckMK

In CheckMK den Prometheus Special Agent oder einen HTTP-Check auf /metrics einrichten. Das Format wird nativ als Prometheus-Exposition erkannt.

Console Commands

# Konfigurationsdatei (flowcrafter.php) erzeugen
vendor/bin/flowcrafter create

# Storage-Tabellen / -Indizes anlegen
vendor/bin/flowcrafter init

# API-Server + Observer zusammen starten
vendor/bin/flowcrafter serve [--host=0.0.0.0] [--port=8000]

# Observer-Daemon einzeln starten
vendor/bin/flowcrafter observer

# Mermaid-Diagramm für einen Flow generieren
vendor/bin/flowcrafter mermaid App\\MyFlow [--output=./]

Web-UI

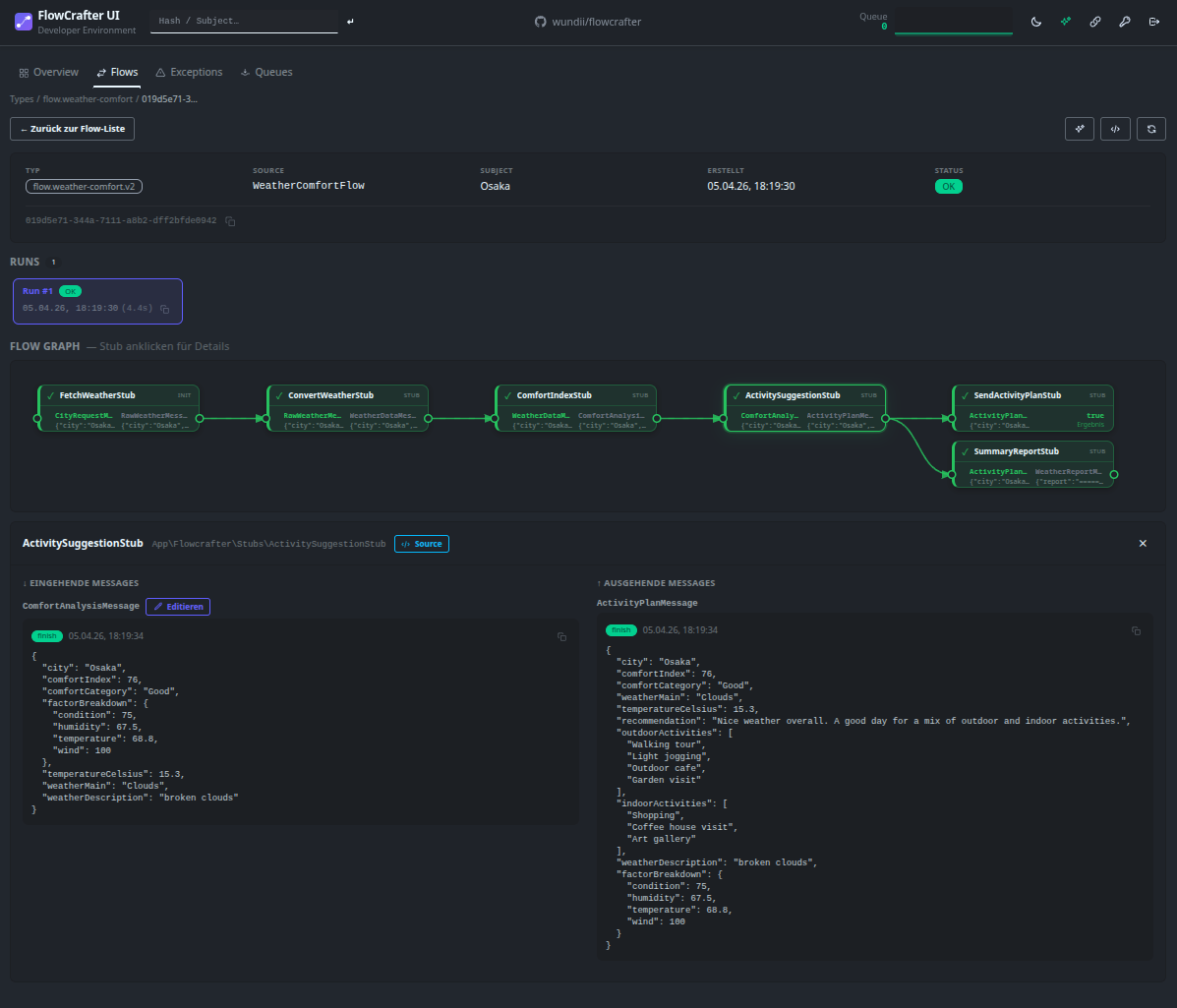

Das optionale Web-Frontend FlowCrafter UI visualisiert Flows, Messages, Exceptions und Queues in Echtzeit. Es kann als Docker-Image gestartet werden:

docker run -p 3000:3000 -v ./data:/flowcrafter/data wundii/flowcrafter-ui:latest

Weitere Informationen im FlowCrafter UI Repository.

Entwicklung

# Abhängigkeiten installieren
composer install

# Statische Analyse (Rector + ECS + PHPStan Level 10)
composer analyze

# Code Style automatisch korrigieren
composer format

# PHPStan einzeln ausführen
composer stan

# PHP-Lint
composer phplint

# Tests ausführen (benötigt Docker für Testcontainers)
composer test

# Analyse + Tests zusammen
composer qa

wundii / flowcrafter

Maintainers

Package info

Statistics

Security

README

Features

Installation

Konfiguration

Storage-Backends im Überblick

Optionale Einstellungen

Inbetriebnahme

1. Config Datei erstellen und konfigurieren

2. Storage initialisieren

3. API-Server + Observer starten

Projektstruktur

Konzepte

Flow

FlowSchema

Messages & State Transitions

Selektive Stub-Ausführung (`includeStubs`)

Observer (asynchrone Verarbeitung)

Stub-Source-Snapshotting

API-Endpunkte

Flows & Exceptions

Schemas & Stub-Source

Ausführung & Queue

Monitoring

Pagination

Monitoring (Prometheus / OpenMetrics)

Prometheus-Konfiguration

CheckMK

Console Commands

Web-UI

Entwicklung

wundii / flowcrafter

Maintainers

Package info

Statistics

Security

README

Features

Installation

Konfiguration

Storage-Backends im Überblick

Optionale Einstellungen

Inbetriebnahme

1. Config Datei erstellen und konfigurieren

2. Storage initialisieren

3. API-Server + Observer starten

Projektstruktur

Konzepte

Flow

FlowSchema

Messages & State Transitions

Selektive Stub-Ausführung (includeStubs)

Observer (asynchrone Verarbeitung)

Stub-Source-Snapshotting

API-Endpunkte

Flows & Exceptions

Schemas & Stub-Source

Ausführung & Queue

Monitoring

Pagination

Monitoring (Prometheus / OpenMetrics)

Prometheus-Konfiguration

CheckMK

Console Commands

Web-UI

Entwicklung

Selektive Stub-Ausführung (`includeStubs`)
